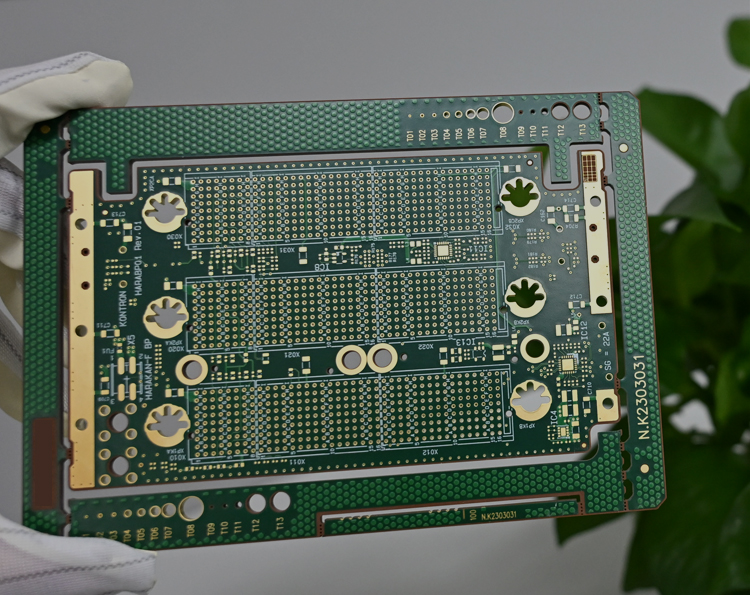

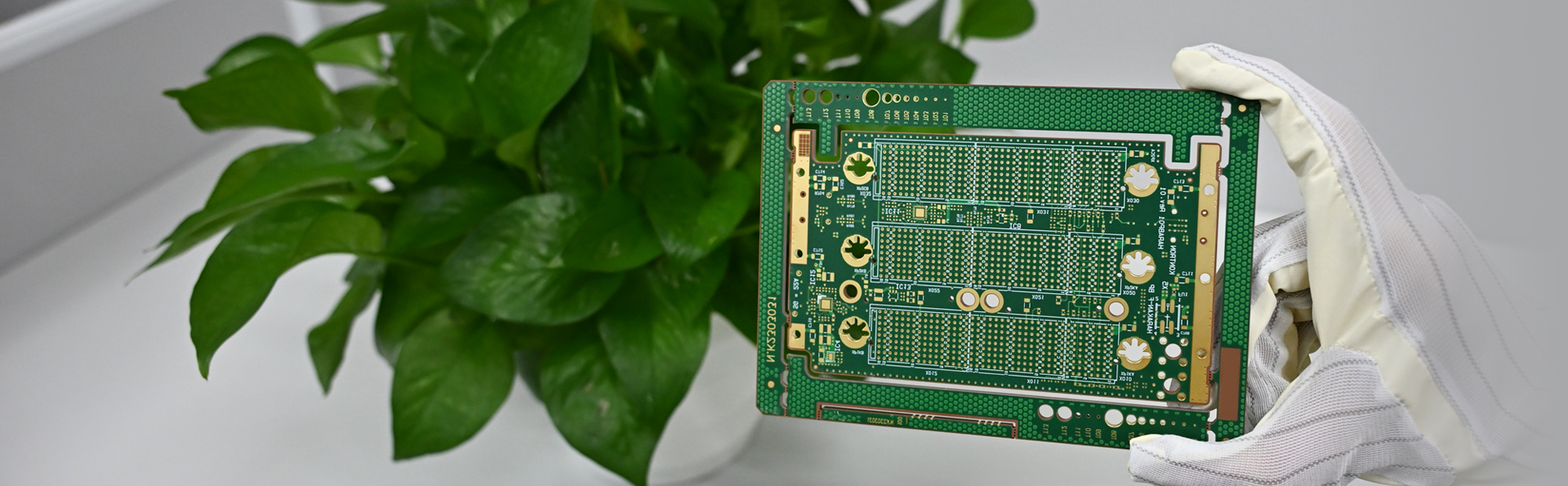

手機主板
工藝展示
| 層數 | 10L |
| 產品結構 | 2+6+2 |
| 板厚 | 0.7mm |

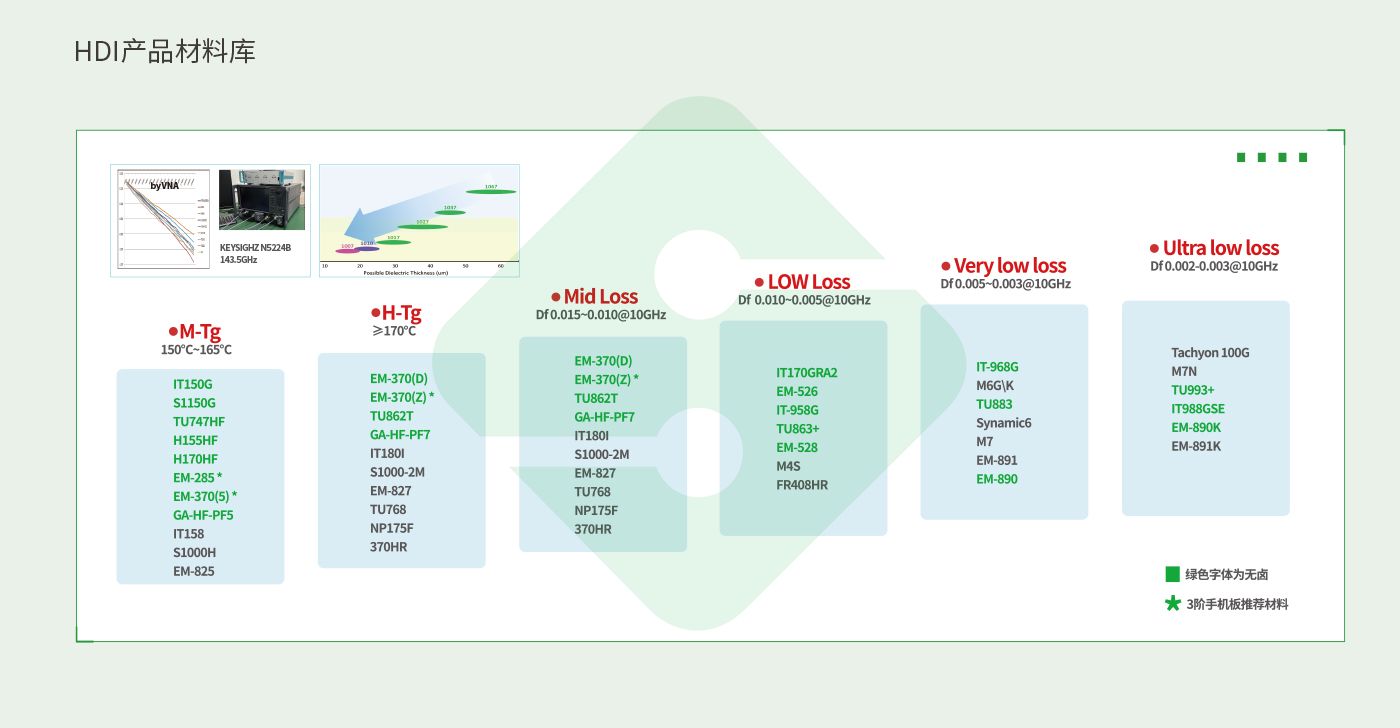

| 材料 | EM-285 |
| 線寬/線距 | 0.05/0.05mm |
| 最小激光鉆孔孔徑 | 0.1mm |
| 表面處理 | 沉金+OSP |

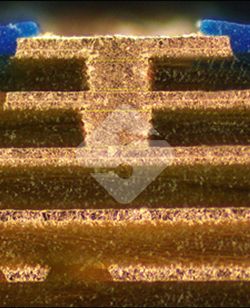

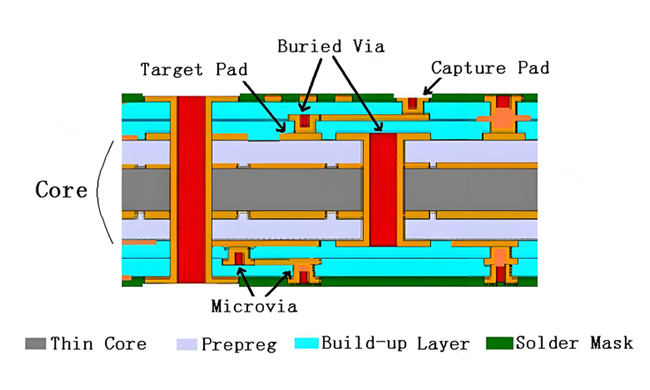

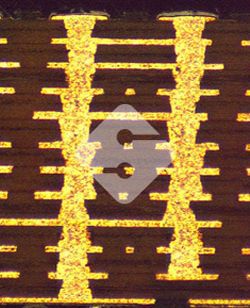

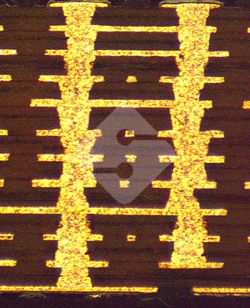

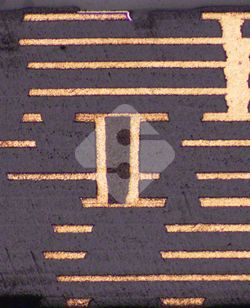

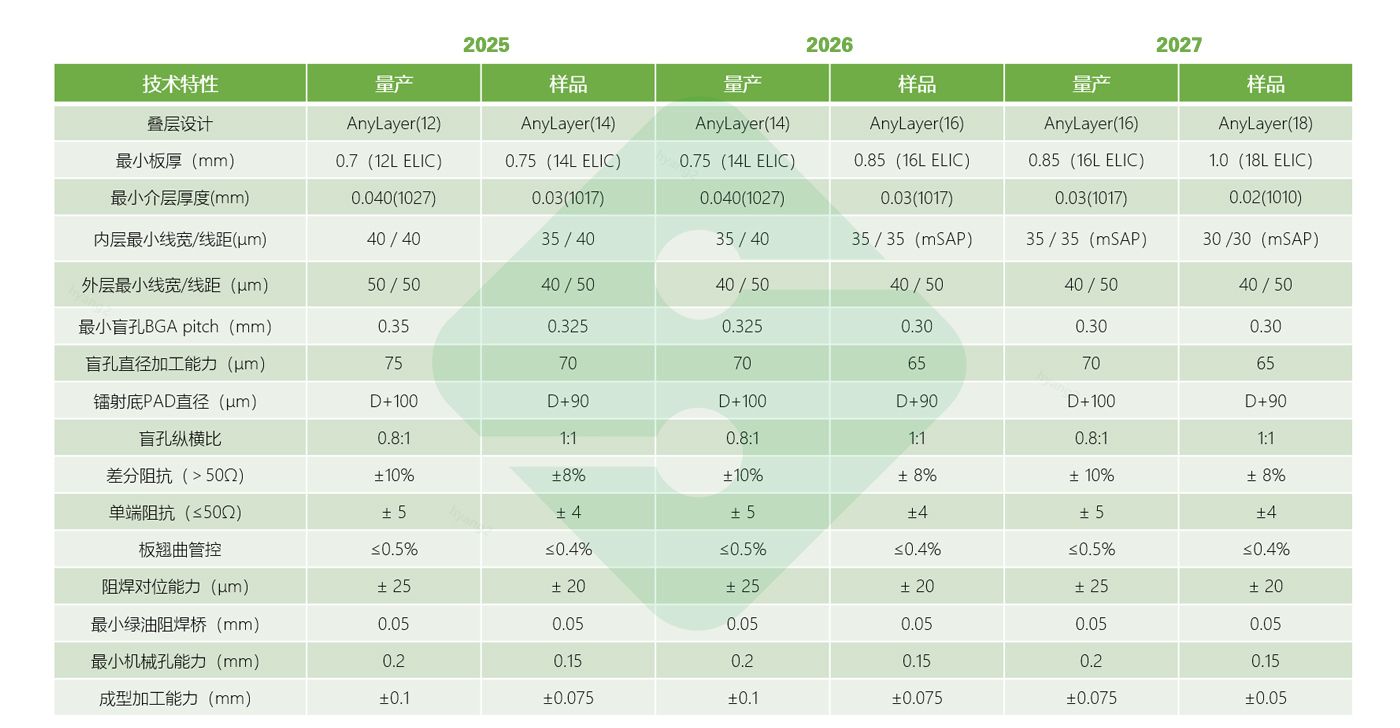

HDI作為高密度互連技術的核心載體,專注于解決電子設備微型化與高性能化的互聯需求。其通過微盲孔、40/40μm精細線路及疊孔(Stack via)、填孔(Copper fill)等工藝實現超高密度布線,使元器件在緊湊空間內達到最優布局。該技術具備任意層互連(ELIC)、高縱橫比微孔加工及卓越信號完整性控制能力,可有效提升高頻性能并減少干擾。江門二廠已成功開發10L/12L ELIC、2+N+N+2、4+N+4等先進結構,廣泛應用于智能手機、高端穿戴設備及醫療微系統等領域,持續推動電子產品向輕薄化、多功能化發展。
江門二廠產品主要應用于手機、平板和LED等領域
